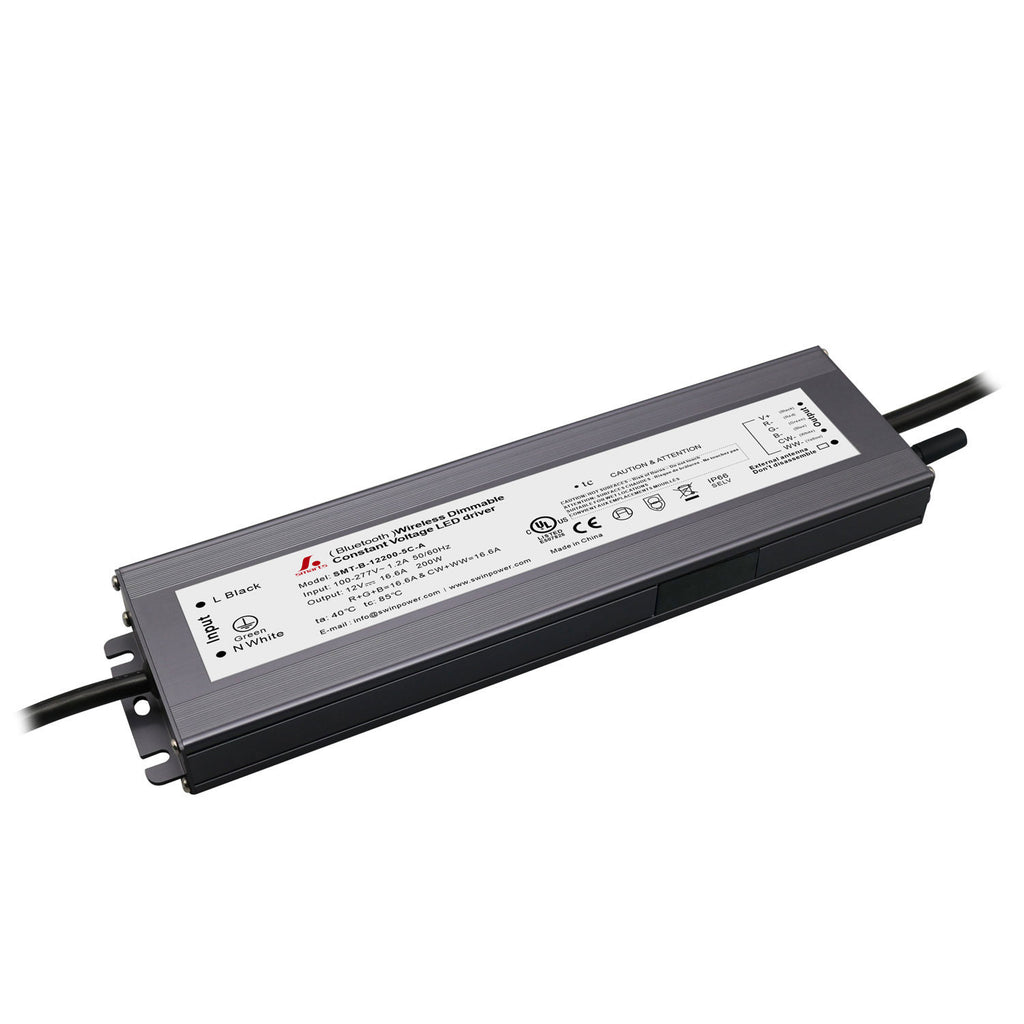

Pilote LED Bluetooth Dim CV 200w (IP67)
Cette alimentation LED sans fil 200 W 12 V est une fonction PFC active intégrée, avec différents canaux pour votre choix. Convient aux lumières simples, CCT, RVB. Peut être bien assorti avec la LED MR16.
| Modèle | SMT-B-12200-YC-A | SMT-B-24200-YC-A | |
| Y=1 , 2, 3, 4, 5 pour DIM (DW); CCT(TW); RVB ; RGBW ; RGBW+CCT (RGBCW) | |||
| Sortir | Tension continue | 12V | 24V |
| Tolérance de tension | ±0.5V | ||
| Régulation de tension | <1 % | ||
| Courant nominal | CH1+CH2+CH3+CH4+CH5=16.6A | CH1+CH2+CH3+CH4+CH5=8.3A | |
| Puissance nominale | 200W | ||
| Régulation de charge | <1 % | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63Hz | ||
| PowerFactor(Typ.)@ pleine charge | PF≥0.98/ 230VAC (Pleine charge) | ||
| THD(Typ.)@ pleine charge | <15 % | ||
| Efficacité(Typ.)@ pleine charge | 91 % à 230 VCA 89 % à 120 VCA | ||
| Courant alternatif (max.) | 2.25A | ||
| Courant d'appel (Typ.) | 35.2A (Twidth 510us mesuré à 50% I pic, COLD START, 230VAC) | ||
| Courant de fuite | <0.5mA | ||
| protection | Court-circuit | Mode Hiccup, récupère automatiquement après la suppression de la condition de défaut | |
| Surcharge | ≤120%, mode hoquet, récupère automatiquement après la suppression de la condition de défaut | ||
| Au cours de la température | ≤100℃±10℃, tension de sortie d'arrêt, récupération automatique après chute de température | ||
| Classe de protection | II | ||
| Environnement | TEMP de travail. | -40~+60℃ (voir ci-dessous la courbe de déclassement) | |
| Humidité de travail | 20 - 95%HR, sans condensation | ||
| StockageTEM.,Humidité | -40 - +80℃,10 - 95%HR | ||
| Coefficient TEMP. | ±0.03%/℃(0 - 50℃) | ||
| Vibration | 10~500Hz, 5G 10min./1 cycle, période de 60min. chacun le long des axes X, Y, Z | ||
| Sécurité et CEM | Les normes de sécurité | EN61347-1 EN61347-2-13 (UE) et UL8750 UL1310 (États-Unis) | |
| Tenir la tension | I/PO/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC (EU) & I/PO/P:1.5KVAC(US) | ||
| Résistance d'isolement | I/PO/P:100MΩ/500VDC/25℃/70%HR | ||
| Émission CEM | EN55015 EN61000-3-2 EN61000-3-3 (UE) et FCC partie 15 B (États-Unis) | ||
| Immunité CEM | EN61000-4-2,3,4,5,6,11 EN61547 | ||
| Autres | Poids net | 1.2KG | |
| Dimension | 279*78*25.1mm (L*W*H) | ||
| emballage | |||
| Remarques | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 230VAC, une charge nominale et une température ambiante de 25℃. | ||
| 2. Tolérance : inclut la tolérance de configuration, la régulation de la ligne et la régulation de la charge. | |||
| 3. L'alimentation électrique est considérée comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que les performances CEM seront affectées par l'installation complète, les fabricants d'équipements finaux doivent à nouveau se qualifier selon la directive CEM sur l'installation complète. | |||
[Onglet Produit personnalisé]
※ Borne d'entrée avec 3P ; Fil sous tension (L), fil neutre (N). Remarque : vacant pour le terminal intermédiaire
Diamètre de fil suggéré : Primaire 0,75-2,5 mm² (18-14 AWG) ; Secondaire 0,5-2,5 mm² (20-14 AWG)

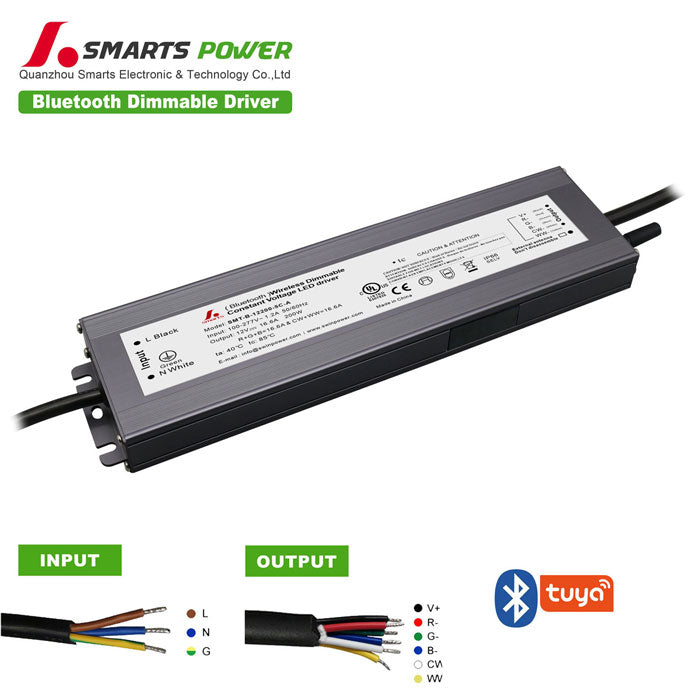

※ Bornes de sortie avec 6P ; LED SEC positive (LED+), LED négative (LED-). Connecté à la lumière LED ; Conception d'anode commune

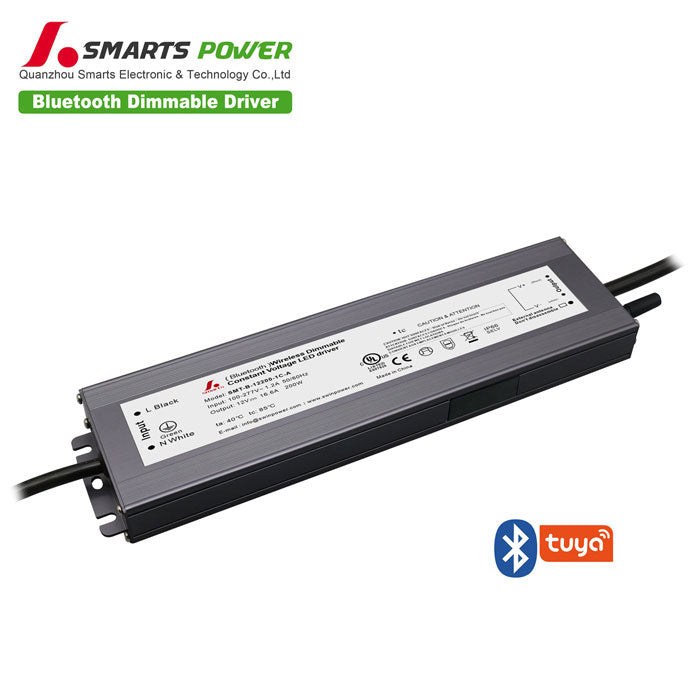

2P pour la gradation DIM (DW);

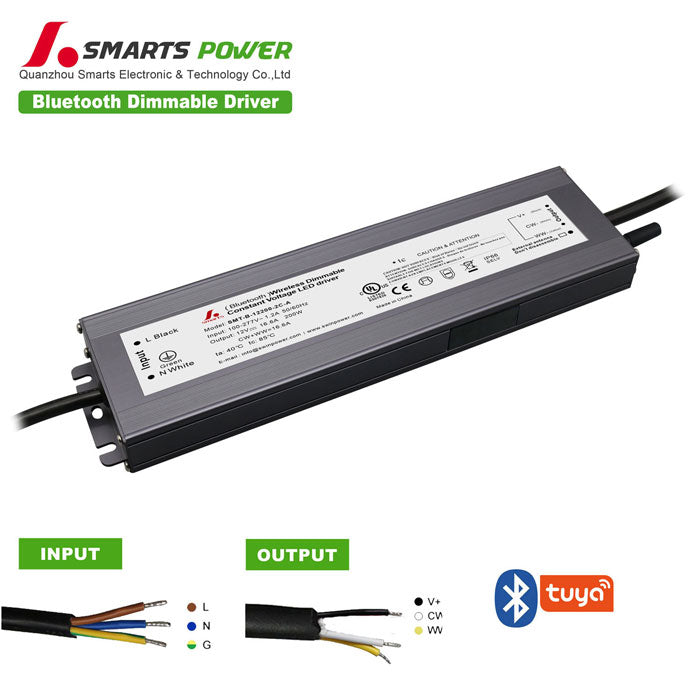

3P pour gradation CCT (TW);

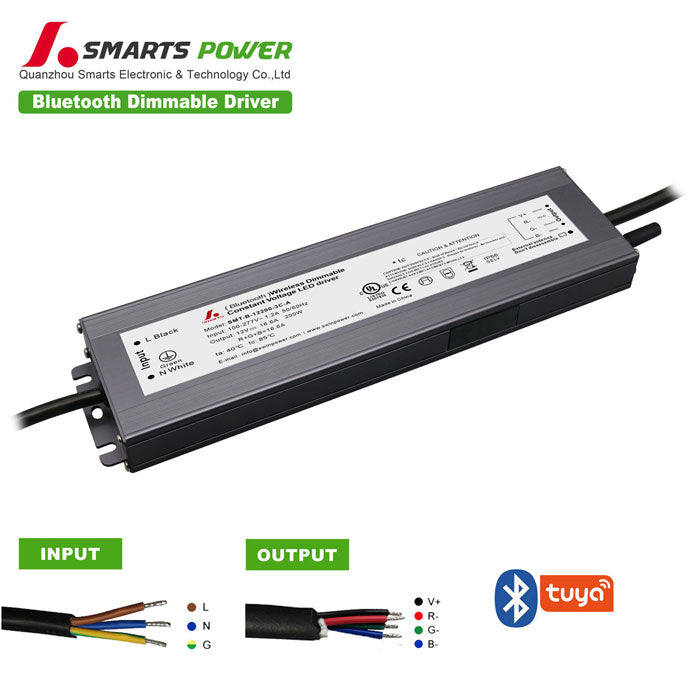

4P pour la gradation RVB ;

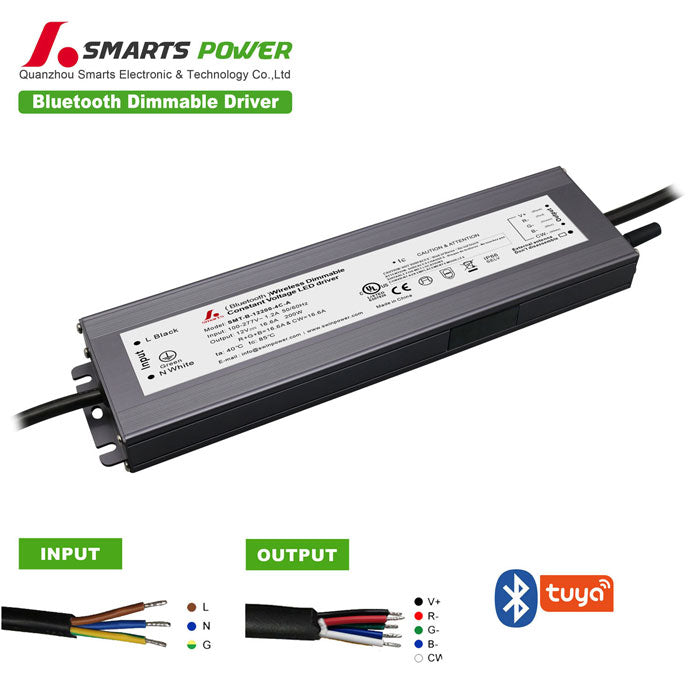

5P pour la gradation RGBW ;
6P pour la gradation RGB+CCT.
※Assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
1. Le pilote dimmable Bluetooth peut être contrôlé par l'application mobile
※ Utilisez votre téléphone portable pour scanner le code QR ci-dessous ou téléchargez "Smart Life" depuis l'Apple Store ou l'Android Market.
2. Le pilote dimmable Bluetooth peut être contrôlé par un haut-parleur intelligent, comme Google home ou Amazon echo
※ Accueil Google
1) Configurez l'application Google Home via "Google Home" dans l'App Store ou Google Play pour installer l'application.
2) Configurez Google Home et configurez-le dans Home Control
3) Ajoutez des appareils dans l'application Smart Life (reportez-vous aux instructions de l'application)
4) Lier le compte Smart Life dans Home Control
alors le pilote dimmable Bluetooth pourrait être contrôlé via Google home.
Pour un fonctionnement détaillé, veuillez vous référer au Guide rapide d'utilisation de Google Home pour contrôler les appareils intelligents sur notre site Web officiel www.swinpower.com .
※ Amazon écho
1) configurez Echo via le Web ou l'application Amazon Alexa dans l'App Store ou Google Play pour installer l'application.
Lien de configuration Web : http://alexa.amazon.com/spa/index.html
2) Configurez Amazon Echo et activez Smart Life Skill
3) Ajoutez des appareils dans l'application Smart Life (reportez-vous aux instructions de l'application)
4) Lier le compte Smart Life à Alexa
5) Découvrez les appareils qui ont déjà été ajoutés dans l'application Smart Life
alors le pilote dimmable Bluetooth pourrait être contrôlé via Echo.
Pour un fonctionnement détaillé, veuillez vous référer au Guide rapide d'utilisation d'Amazon Echo pour contrôler les appareils intelligents sur notre site Web officiel www.swinpower.com .
