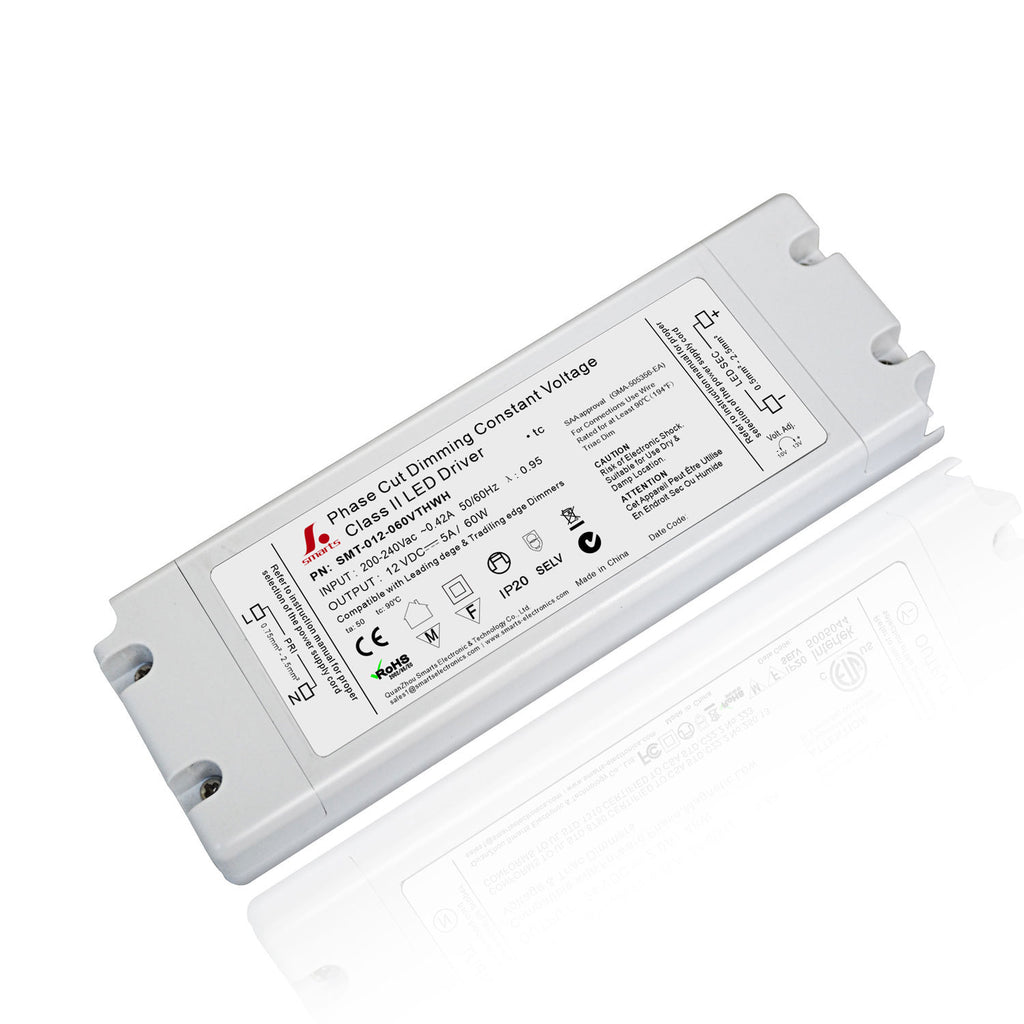

220V Triac Dim Driver 60W (taille standard)
SMT-012-060VTHWH
Triac Dimmable LED Driver
SMARTS
SMT-012-060VTHWH est un driver de LED à tension constante 12v dimmable triac 60W. Cette alimentation est spécialement conçue pour l'Europe. La tension d'entrée est de 200-240VAC. Il peut obtenir u...
SMT-012-060VTHWH est un driver de LED à tension constante 12v dimmable triac 60W. Cette alimentation est spécialement conçue pour l'Europe. La tension d'entrée est de 200-240VAC. Il peut obtenir une gradation fluide et sans scintillement lorsqu'il est associé à des lampes
| modèle | SMT-012-060VTHWH | SMT-024-060VTHWH | |
| Sortir | Tension continue | 12V | 24V |
| Tolérance de tension | ±0.5V | ||
| Courant nominal | 5A | 2.5A | |
| Puissance nominale | 60W | ||
| Saisir | Plage de tension | 200-240 VCA | |
| Gamme de fréquences | 47 ~ 63 HZ | ||
| Facteur de puissance | PF≧0.98/200VAC PF≧0.98/230VAC PF≧0.98/240VAC (Pleine charge) | ||
| Efficacité à pleine charge (typ.) | 85% | 85% | |
| Courant alternatif (max.) | 0.38A | 0.38A | |
| Courant de fuite | <0.50mA | ||
| protection | Court-circuit | couper la tension o/p, rallumer pour récupérer après la suppression de la condition de défaut | |
| Au-dessus du chargement | ≦120% Mode Hiccup, récupère automatiquement après la suppression de la condition de défaut | ||
| Surintensité | ≦ 1.2 *Iout | ||
| Au cours de la température | 100 ℃ ± 10 ℃ éteindre la tension o/p, rallumer pour récupérer | ||
| Environnement | TEMP de travail. | -40-+70℃ | |
| Humidité de travail | 20-90 % HR, sans condensation | ||
| Stockage TEM., Humidité | -40~+80℃,10-95%RH | ||
| Coefficient TEMP. | ±0.03%/℃(0-50℃) | ||
| Vibration | 10-500 Hz, 2G 10 min./1 cycle, période de 72 min, chacun le long des axes X, Y, Z. | ||
| Sécurité et CEM | Les normes de sécurité | EN61347-1 EN61347-2-13 | |
| Tenir la tension | E/PO/P : 3,75 KVAC | ||
| Résistance d'isolement | I/PO/P:100MΩ/500VDC/25℃/70%RH | ||
| ÉMISSION CEM | EN55015,EN61000-3-2,3 (charge ≧60%) | ||
| Autres | Poids net | 0.35KG | |
| Taille | 178*61*24mm (L*W*H) | ||
| emballage | 185*65*28mm boîte intérieure 290*215*240mm carton extérieur 20 pièces/CTN | ||
| Remarques | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 230VAC, une charge nominale et une température ambiante de 25℃. | ||
| 2. Tolérance : inclut la tolérance définie, la régulation de ligne et la régulation de charge. | |||
| 3. L'alimentation électrique est considérée comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que les performances CEM seront affectées par l'installation complète, les fabricants d'équipements finaux doivent à nouveau se qualifier selon la directive CEM sur l'installation complète. | |||
| 4. Plage de chargement de 10 % à 100 % | |||
[Onglet Produit personnalisé]

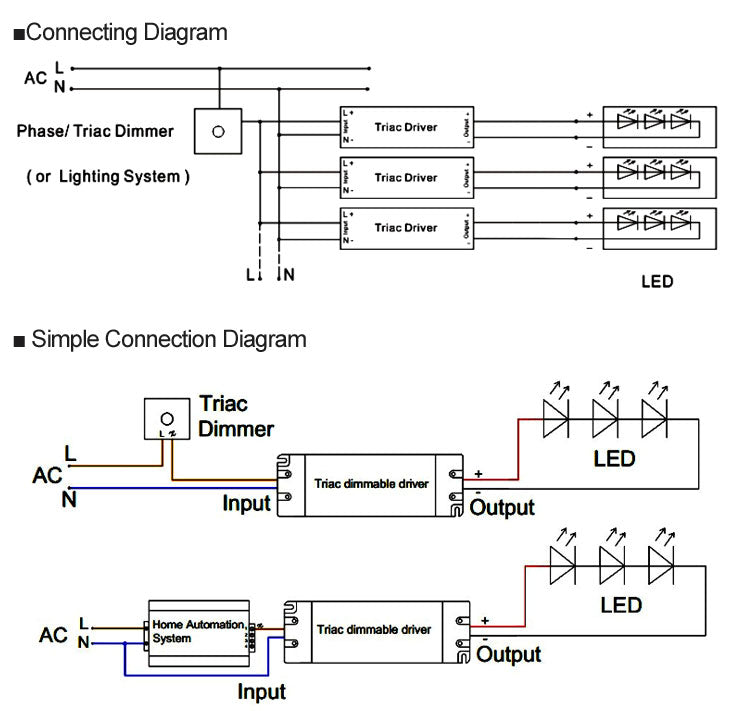

Entrée (L) et (N) avec fil à connecter avec AC
Sortie LED SEC sortie positive (LED +), sortie négative (LED-). Connecté à la lumière LED.
Diamètre de fil suggéré : entrée 0,75-5 m㎡ ; Sortie : 0,5-2,5 m㎡.
Remarque : Assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
■ Opération de gradation
- Le niveau de courant constant de sortie peut être ajusté via la borne d'entrée de la ligne de phase AC (L) en connectant un système Triacdimmer/light.
- Correspondant généralement au bord d'attaque et au bord d'essai Triac Dimmersboth ;
- Veuillez essayer d'utiliser le petit gradateur de puissance, avoir accès à une plage de gradation plus large, le gradateur haute puissance est difficile à atteindre le courant de sortie à zéro.
- veuillez essayer d'utiliser des gradateurs avec une puissance au moins 3 fois supérieure à la puissance de sortie du pilote.
