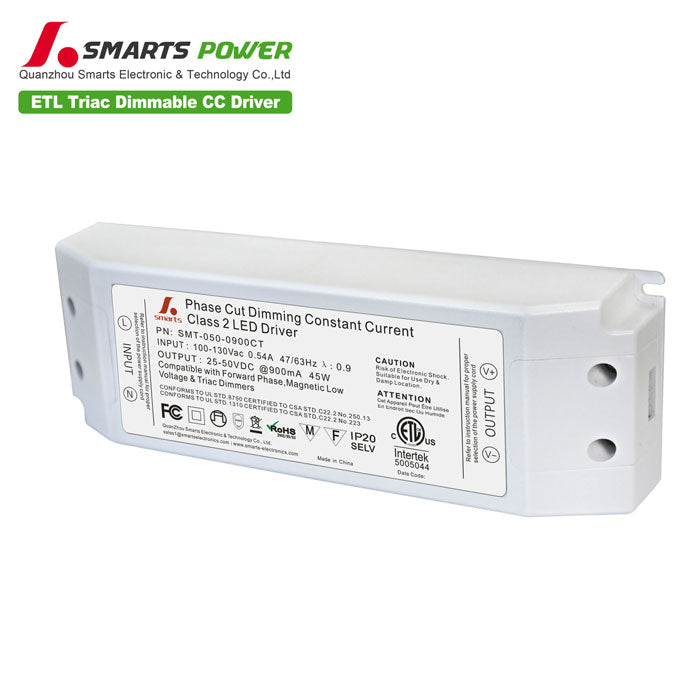

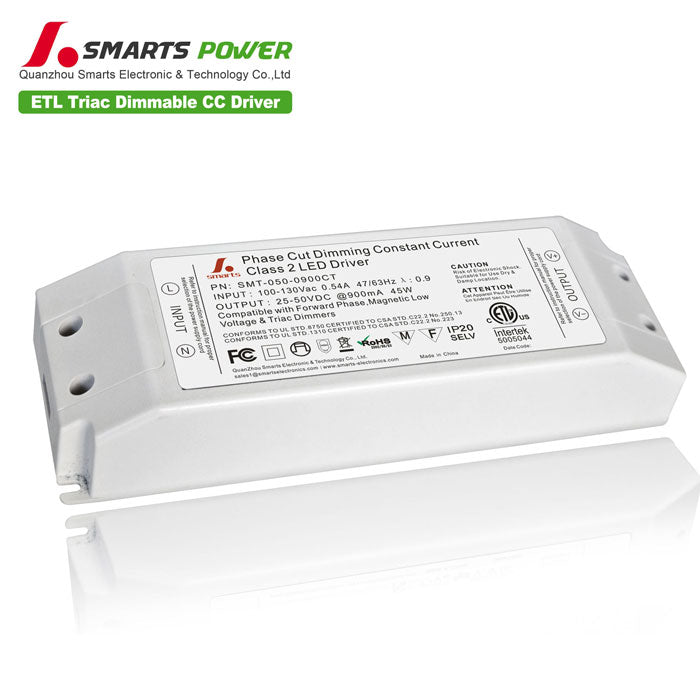

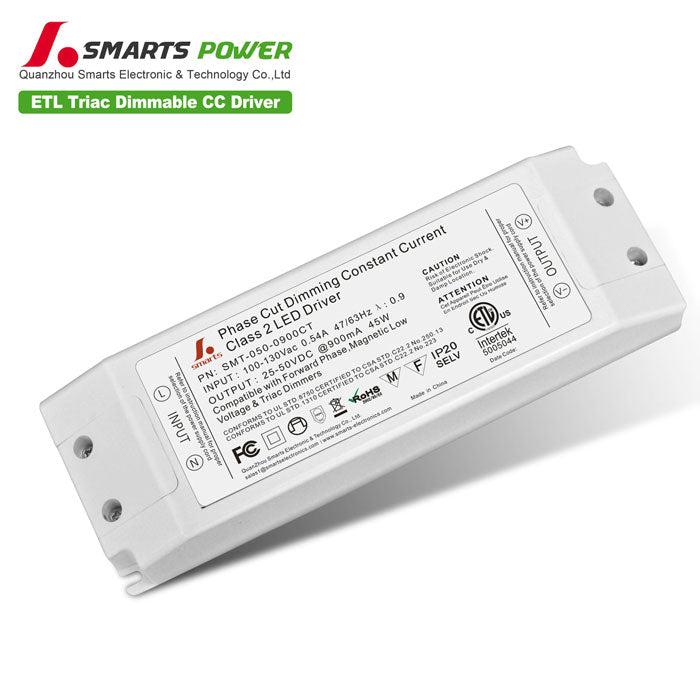

Pilote de LED CC à intensité variable Triac 45W (900mA)

SMT-050-0900CT
Triac Dimmable LED Driver
SMARTS
Ce pilote led 900ma répond à la norme de sécurité ETL/CE/ROHS et offre une garantie de 5 ans. 100-130Vac pour l'Amérique du Nord et 170-265Vac pour l'Europe. Haute efficacité> 84% et haut PF>...
COURANT NOMINAL*
Tension d'entrée*
Économies en gros*
$59.20
$59.20

Ce pilote led 900ma répond à la norme de sécurité ETL/CE/ROHS et offre une garantie de 5 ans. 100-130Vac pour l'Amérique du Nord et 170-265Vac pour l'Europe. Haute efficacité> 84% et haut PF> 0,9 pour les projets d'éclairage.

modèle SMT-120-0350CT SMT-065-0700CT SMT-050-0900CT SMT-045-1050CT SMT-032-1400CT
Sortir Courant nominal 350mA 700mA 900mA 1050mA 1400mA
Précision de tension ±3 %
Tension continue 90-120V 40-65V 25-50V 25-45V 15-32V
Puissance nominale 42W 45W 45W 47W 45W
Saisir Plage de tension 90-135/170~265 VCA
Gamme de fréquences 47 ~ 63 HZ
Facteur de puissance (Typ.) PF≧0.92@110V / PF≧0.95@220V (Pleine charge)
Efficacité à pleine charge (typ.) >85 % >86 % >86 % >85 % >85 %
Courant alternatif (Typ.) 0,34 A/180 VCA 0,27 A/220 VCA 0,24 A/250 VCA
Courant de fuite ﹤0.6mA/110VAC / ﹤0.7mA/220VAC
protection Court-circuit Mode Hiccup, récupère automatiquement après la suppression de la condition de défaut.
Surcharge ≤120%
Surtension ≦140VAC ou ≦270VAC
Environnement TEMP de travail. -40~+60℃
Humidité de travail 20 ~ 90 % HR, sans condensation
Stockage TEM., Humidité -40~+80℃, 10~95%RH
Coefficient TEMP. ±0.03%/℃(0~50℃)
Vibration 10~500Hz, 2G 10min./1 cycle, période de 60min.chacun le long des axes X,Y,Z
Sécurité et CEM Les normes de sécurité Unité UL8750+UL1310 Classe 2
Tenir la tension E/PO/P : 1 500 VAC
Résistance d'isolement I/PO/P:100MΩ/500VDC/25℃/70%RH
ÉMISSION CEM FCC partie 15 B
IMMUNITÉ CEM EN61000-4-2,3,4,5,6,11(surtension 4KV)
Autres Lester 0.55Kg
Taille 180*60*35mm(L*W*H)
emballage 350*195*180mm 20PCS/CTN
Remarques 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 110V/ 230VAC, une charge nominale et une température ambiante de 25℃.
2. L'ondulation et le bruit sont mesurés à 20 MHz de bande passante en utilisant un fil à paire torsadée de 12 pouces terminé par un condensateur parallèle de 0,1 uf et 47 uf.
3. Tolérance : inclut la tolérance définie, la régulation de ligne et la régulation de charge.
4. Le chargement doit être de 60 à 100 %.


[Onglet Produit personnalisé]

Pilote LED Triac Dim CC 45W

※Entrée Marron avec AC (L), Bleu avec AC(N)

※La sortie rouge est (DIM +), le noir est (DIM-)

 Opération de gradation

※La puissance de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant un gradateur de phase/triac.

※ Phase avant et phase inverse, ELV, Gradateurs Triac



 Avertissement

※ Empêcher d'inverser la polarité ;

※Risque de choc electrique. Lorsqu'il est utilisé à l'extérieur, installez-le uniquement sur un circuit protégé par un GFCI de classe A ;

※Risque d'incendie. L'installation implique des méthodes de câblage spéciales pour faire passer le câblage à travers une structure de bâtiment. Consultez un électricien qualifié;

※Risque de choc electrique. Montez l'unité à une hauteur supérieure à 1 pied de la surface du sol.

Triac Dim CC LED Driver 45W Schéma de câblage
