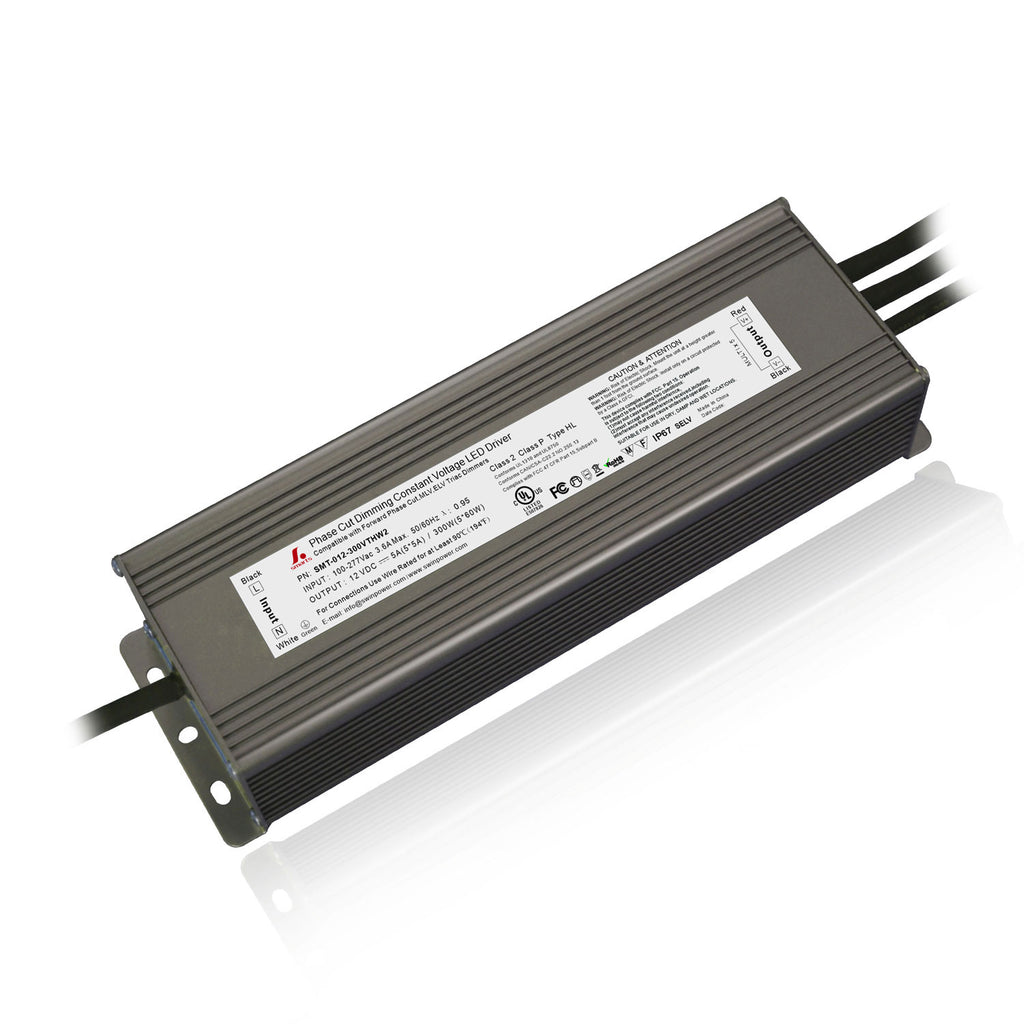

277V classe 2 Triac Dim Driver 300W (taille standard)
SMT-012-300VTHW2
Triac Dimmable LED Driver
SMARTS
Classe 2 277V multi-sortie Triac Dimming led driver 12v 300w Dissipation rapide de la chaleur et haute stabilité. Meilleur effet de gradation avec les gradateurs triac à bord d'attaque ou de bord d...
Classe 2 277V multi-sortie Triac Dimming led driver 12v 300w Dissipation rapide de la chaleur et haute stabilité. Meilleur effet de gradation avec les gradateurs triac à bord d'attaque ou de bord de fuite
| Modèle | SMT-012-300VTHW2 | SMT-024-288VTHW2 | |
| Sortir | Tension continue | 12V | 24V |
| Tolérance de tension | ±0.5V | ||
| Régulation de tension | ±0,5 % | ||
| Tolérance de tension | ±0.5V | ||
| Régulation de charge | ±1 % | ±1 % | |
| Courant nominal | 12.0A (3*4A) | 25.0A (5*5A) | |
| Puissance nominale | 288W (3*96W) | 300W (5*60W) | |
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 ~ 63 HZ | ||
| Facteur de puissance (Typ.) @ pleine charge | 0,99 à 120 VCA 0,95 à 277 VCA | 0,99 à 120 VCA 0,95 à 277 VCA | |
| THD(Typ.)@ pleine charge | <20 % | ||
| Courant d'appel (Typ.) | 35A, 50%, 960us @120VAC ; 43A,50%,1ms @277VAC | ||
| Efficacité à pleine charge (typ.) | >88 % | >88 % | |
| Courant alternatif (Typ.) | 3.4A@100VAC | 3.6A@100VAC | |
| Courant de fuite | <0.50mA | ||
| protection | Court-circuit | couper la tension o/p, rallumer pour récupérer après la suppression de la condition de défaut | |
| Surcharge | ≤120% limitation de courant constant, récupération automatique | ||
| Au cours de la température | 100 ℃ ± 10 ℃ éteint la tension o/p, récupère automatiquement après refroidissement. | ||
| Environnement | TEMP de travail. | -40~+60℃ | |
| Humidité de travail | 20 ~ 90 % HR, sans condensation | ||
| Stockage TEM., Humidité | -40~+80℃, 10~95%HR | ||
| Coefficient TEMP. | ±0.03%/℃(0~50℃) | ||
| Vibration | 10~500Hz 2G 10min./1 cycle, période de 60min.chacun le long des axes X,Y,Z | ||
| Sécurité et CEM | Les normes de sécurité | UL8750+UL1310 | |
| Tenir la tension | E/PO/P : 1,88 KVAC | ||
| Résistance d'isolement | I/PO/P:100MΩ/500VDC/25℃/70%RH | ||
| ÉMISSION CEM | FCC 47 CFR partie 15, sous-partie B | ||
| IMMUNITÉ CEM | EN61000-4-2,3,4,5,6,11(surtension 4KV) | ||
| Autres | Lester | 1.90Kg | |

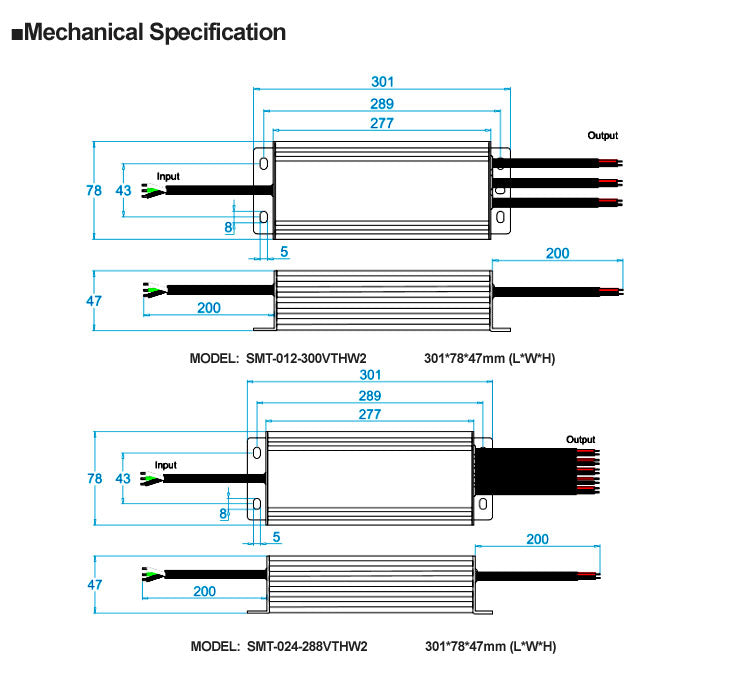

| Taille | 301*78*47mm (L*W*H) | ||
| emballage | 10PCS/CTN 385*335*200mm 20PCS/CTN | ||
| Remarques | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 110V et 277VAC, une charge nominale et une température ambiante de 25℃. | ||
| 2..Tolérance : inclut la tolérance définie, la régulation de la ligne et la régulation de la charge. | |||
[Onglet Produit personnalisé]
Fil d'entrée 18 AWG ? Noir et blanc à connecter à AC L et N, le fil vert passe à la terre,
Câble de sortie 2 * 16AWG, rouge "(+) vers le côté positif de la LED (+), "noir" (-) vers le côté négatif de la LED (-).
Remarque : Trois groupes de câbles de sortie. de SMT-024-288VTHW2 et cinq groupes de SMT-012-300VTHW2
Assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
Remarque : Fil de sortie : Tolérance : P 0,5-2 mm
