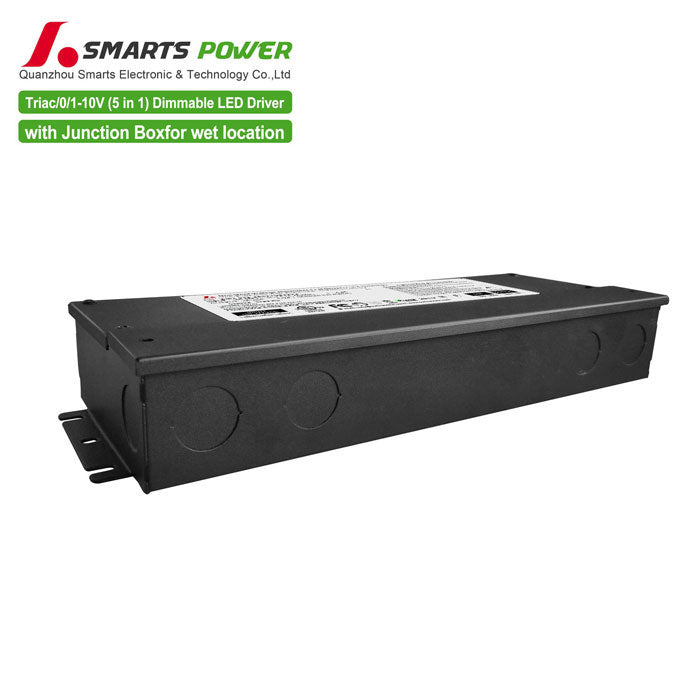

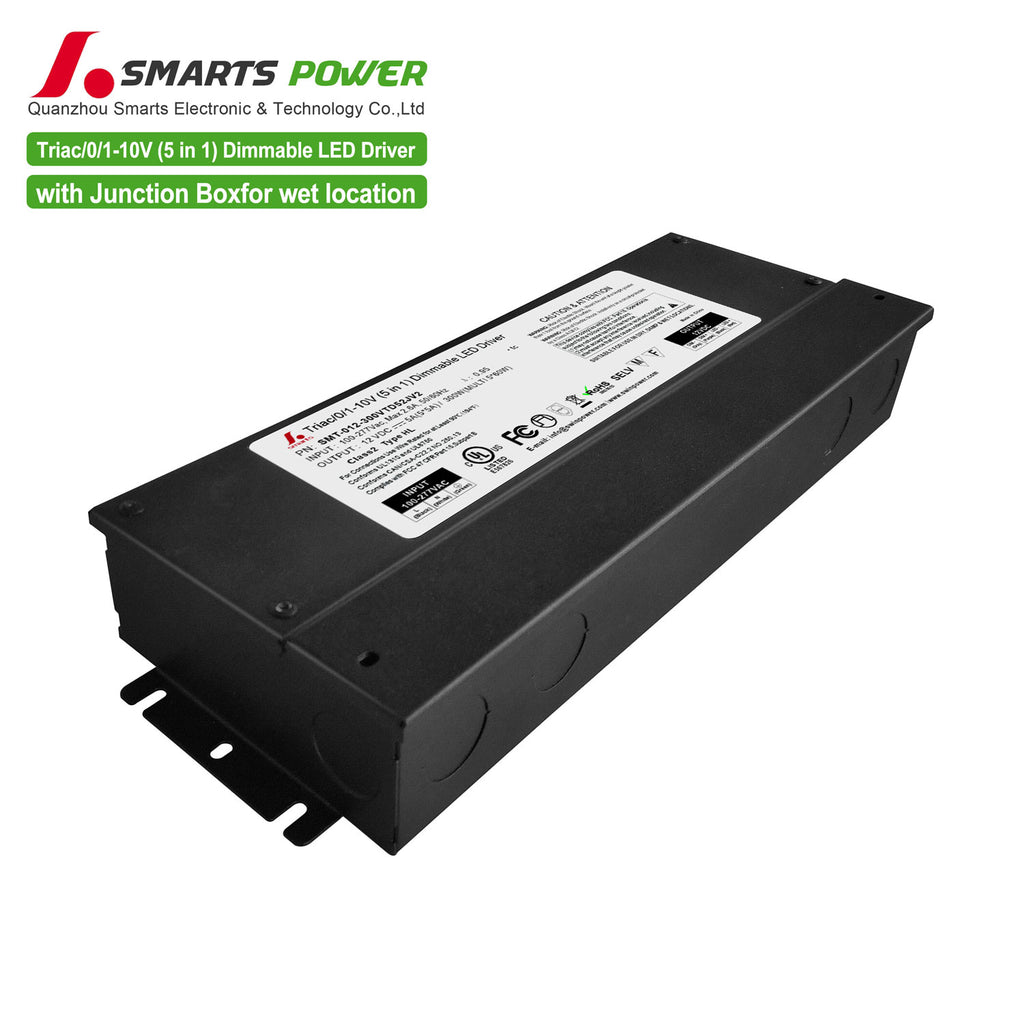

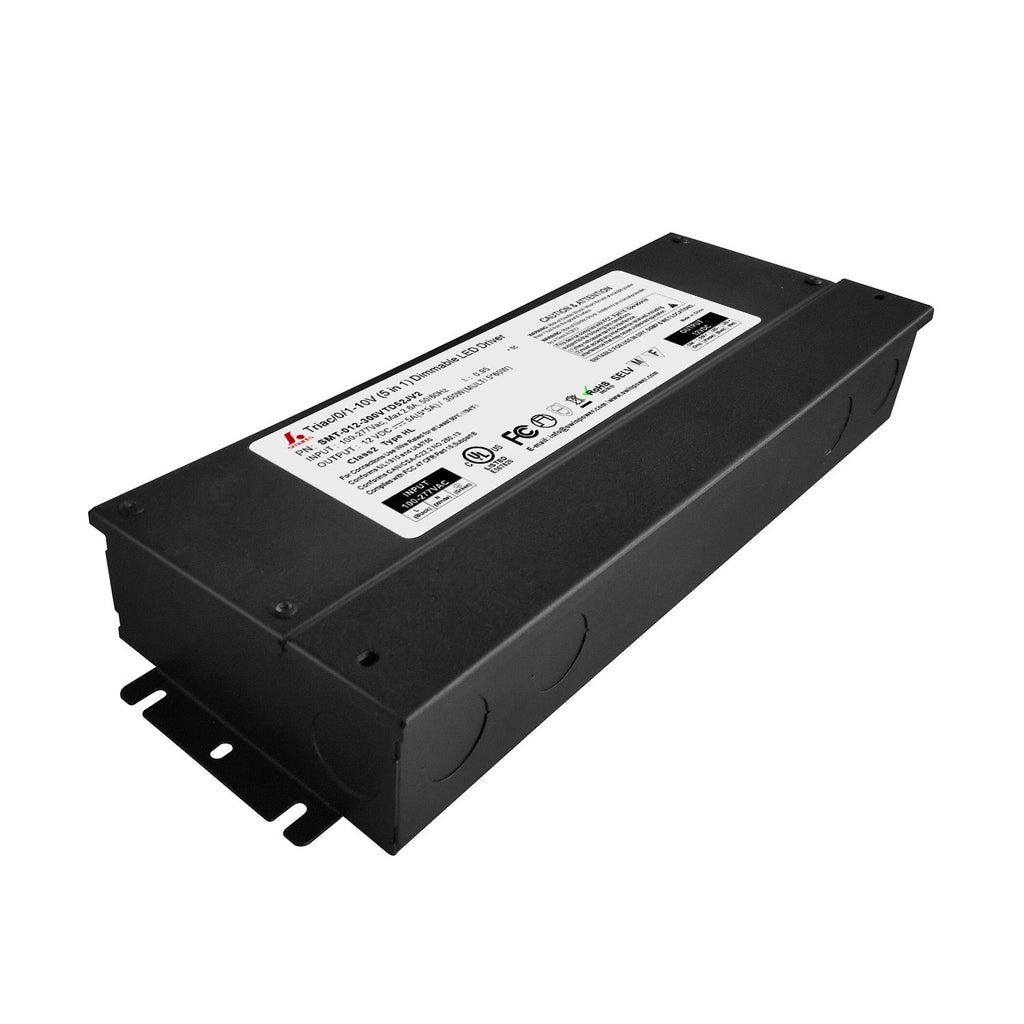

Driver LED J-BOX 5 en 1 Classe 2 Dim 300W
Si vous cherchez Le pilote LED 300W combine le mode de gradation triac et 0-10v, ce pilote est l'une des options. Garanti 7 ans de garantie. Il est compatible avec variateur 100-130V.
| Modèle | SMT-012-300VTD52JV2 (version 1.0) | SMT-024-288VTD52JV2 (version 1.0) | ||
| SMT-012-300VTD52JWV2 (version 2.0) | SMT-024-288VTD52JWV2 (version 2.0) | |||
| Sortir | Tension continue | 12V | 24V | |
| Tolérance de tension | ±0.5V | |||
| Régulation de tension | ±0,5 % | |||
| Tolérance de tension | ±0.5V | |||
| Régulation de charge | ±2 % | ±1 % | ||
| Courant nominal | 25A (multi courant 5*5A) | 12A (multi courant 3*4A) | ||
| Puissance nominale | 300W (5*60W) | 288W (3*96W) | ||
| Saisir | Plage de tension | 100-277 VCA | ||
| Gamme de fréquences | 47 ~ 63 HZ | |||
| Facteur de puissance (Typ.) à pleine charge | 0,95 à 120 VCA 0,95 à 277 VCA | 0,99 à 120 VCA 0,96 à 277 VCA | ||
| THD(Typ.)@pleine charge | <20 % | |||
| Courant d'appel (Typ.) | 35A (twidth=960us) @120VAC ; 43A (twidth=1ms) @277VAC | |||
| Efficacité (typ.) à pleine charge | 85 % à 120 VCA 90 % à 277 VCA | 87 % à 120 VCA 89 % à 277 VCA | ||
| Courant alternatif (Typ.) | 3.6A@100VAC | 3.4A@100VAC | ||
| Courant de fuite | <0.50mA | |||
| protection | Court-circuit | couper la tension o/p, rallumer pour récupérer après la suppression de la condition de défaut | ||
| Surcharge | ≤120% limitation de courant constant, récupération automatique | |||
| Au cours de la température | 100 ℃ ± 10 ℃ éteint la tension o/p, récupère automatiquement après refroidissement. | |||
| Surintensité | ≤1.4*Je sors | |||
| Environnement | TEMP de travail. | -40~+60℃ | ||
| Humidité de travail | 20 ~ 90 % HR, sans condensation | |||
| Stockage TEM., Humidité | -40~+80℃, 10~95%HR | |||
| Coefficient TEMP. | ±0.03%/℃(0~50℃) | |||
| Vibration | 10~500Hz 2G 10min./1 cycle, période de 60min.chacun le long des axes X,Y,Z | |||
| Sécurité et CEM | Les normes de sécurité | UL8750+UL1310 | ||
| Tenir la tension | E/PO/P : 1,88 KVAC | |||
| Résistance d'isolement | I/PO/P:100MΩ/500VDC/25℃/70%RH | |||
| ÉMISSION CEM | FCC partie 15 B | |||
| IMMUNITÉ CEM | EN61000-4-2,3,4,5,6,11(surtension 4KV) | |||
| Autres | Lester | 2.4Kg | ||
| Taille | Version 1.0 : 301*110*45mm Version 2.0 : 301*140*45mm | |||
| emballage | 365*210*245mm/8pcs /CTN GW:21KG/CTN 385*335*200mm 20PCS/CTN | |||
| Remarques | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 110V et 277VAC, une charge nominale et une température ambiante de 25℃. | |||
| 2..Tolérance : inclut la tolérance définie, la régulation de la ligne et la régulation de la charge. | ||||
[Onglet Produit personnalisé]

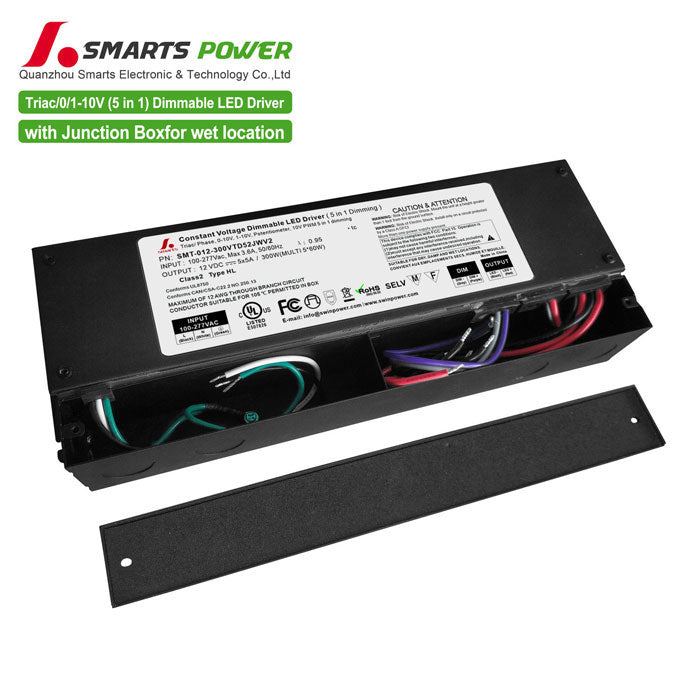

- Fil d'entrée noir et blanc à connecter à AC L et N, le fil vert passe à la terre,
- Fil de sortie Rouge vers LED côté positif (+) , Noir vers LED côté négatif (-).?
- Câble de gradation DIM (+) Violet vers signal gradateur 0/1-10V (+ ),DIM (-) Gris vers signal gradateur 0/1-10V (-)
- Assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
¡ö ?Schéma de connexion
Utilisation de la gradation TRIAC/coupure de phase
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase AC (L) en connectant un gradateur de phase/Triac du système d'éclairage.
2. Travailler avec phase avant/bord d'attaque, MLV et phase inverse/bord de fuite, ELV, gradateurs TRIAC.
3.Veuillez essayer d'utiliser des gradateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.
? Utilisation de la gradation 0-10/1-10V
?
