Pilote LED WIFI Dim CV 96w (IP67)
La nouvelle série d' alimentations LED étanches 12v wifi dimmable 96W a passé la certification UL, tout le corps est entouré d'une coque en aluminium, avec de bonnes performances d'étanchéité, peut efficacement empêcher la poussière et l'eau, et peut réaliser une gradation à distance après la correspondance avec l'application de téléphone mobile .
| Modèle | SMT-W-24096-YC-A | |
| Y=1 , 2, 3, 4, 5 pour DIM (DW); CCT(TW); RVB ; RGBW ; RGBW+CCT (RGBCW) | ||
| Sortir | Tension continue | 24V |
| Tolérance de tension | ±0.5V | |
| Régulation de tension | ±0,5 % | |
| Courant nominal | CH1+CH2+CH3+CH4+CH5=4A | |
| Puissance nominale | 96W | |
| Régulation de charge | ±2 % | |
| Saisir | Plage de tension | 100-277 VCA |
| Gamme de fréquences | 47 - 63Hz | |
| Facteur de puissance (Typ.) @ pleine charge | PF≥0.98/ 230VAC (Pleine charge) | |
| THD(Typ.)@ pleine charge | <15 % | |
| Efficacité(Typ.)@ pleine charge | 89 % à 230 VCA | |
| Courant alternatif (max.) | 1.25A | |
| Courant d'appel (Typ.) | 53A (Twidth 250us mesuré à 50% I crête, COLD START, 230VAC) | |
| Courant de fuite | <0.5mA | |
| protection | Court-circuit | Mode Hiccup, récupère automatiquement après la suppression de la condition de défaut |
| Surcharge | ≤120%, mode hoquet, récupère automatiquement après la suppression de la condition de défaut | |
| Au cours de la température | ≤100℃±10℃, tension de sortie d'arrêt, récupération automatique après chute de température | |
| Classe de protection | II | |
| Environnement | TEMP de travail. | -40~+60℃ (voir ci-dessous la courbe de déclassement) |
| Humidité de travail | 20 - 95%HR, sans condensation | |
| Stockage TEM., Humidité | -40 - +80℃,10 - 95%HR | |
| Coefficient TEMP. | ±0.03%/℃(0 - 50℃) | |
| Vibration | 10~500Hz, 5G 10min./1 cycle, période de 60min. chacun le long des axes X, Y, Z | |
| Sécurité et CEM | Les normes de sécurité | EN61347-1 EN61347-2-13 (UE)& UL8750 UL1310 (États-Unis) |
| Tenir la tension | I/PO/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC (EU) & I/PO/P:1.5KVAC(US) | |
| Résistance d'isolement | I/PO/P:100MΩ/500VDC/25℃/70%HR | |
| Émission CEM | EN55015 EN61000-3-2 EN61000-3-3 (UE) et FCC partie 15 B (États-Unis) | |
| Immunité CEM | EN61000-4-2,3,4,5,6,11 EN61547 | |
| Autres | Poids net | 0.90KG |
| Dimension | 200*70*43mm (L*W*H) | |
| emballage | 340*275*170mm/10PCS/CTN GW:11.3KG/CTN | |
| Remarques | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 230VAC, une charge nominale et une température ambiante de 25℃. | |
| 2. Tolérance : inclut la tolérance de configuration, la régulation de la ligne et la régulation de la charge. | ||
| 3. L'alimentation électrique est considérée comme un composant qui sera utilisé en combinaison avec l'équipement final. Étant donné que les performances CEM seront affectées par l'installation complète, les fabricants d'équipements finaux doivent à nouveau se qualifier selon la directive CEM sur l'installation complète. | ||
[Onglet Produit personnalisé]
※Câble d'entrée en caoutchouc 3*1.0mm2 (approbation VDE), le câble Y/G se connecte avec (FG), marron avec AC (L), bleu avec AC(N) (EU)
Câble en caoutchouc d'entrée SJOW 3 * 18AWG (approbation UL), le câble vert se connecte avec (FG), noir avec AC (L), blanc avec AC (N) (US)
※Câble de sortie à connecter à la lumière LED ;
Gradation DIM (DW) : câble en caoutchouc
Le noir est une sortie (V +) positive, le blanc est une sortie (V-) négative
Gradation CCT (TW) : câble électronique 1015, (V+) 16AWG ; (V-) 18AWG
Le noir est une sortie (V +) positive, tandis que (CW-) et le jaune (WW-) sont une sortie (V-) négative
Gradation RVB : câble électronique 1015, (V+) 16 AWG ; (V-) 18AWG
Le noir est la sortie (V+) positive, le rouge (R-), le vert (G-) et le bleu (B-) sont la sortie (V-) négative
Gradation RGBW : câble électronique 1015, (V+) 16AWG ; (V-) 18AWG
Le noir est la sortie (V +) positive, le rouge (R-), le vert (G-), le bleu (B-), le blanc (W-) sont la sortie (V-) négative
Gradation RGB+CCT : câble électronique 1015, (V+) 16AWG ; (V-) 18AWG
Le noir est une sortie (V +) positive, le rouge (R-), le vert (G-), le bleu (B-), tandis que (CW-) et le jaune (WW-) sont une sortie (V-) négative.;
※Assurez-vous de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.
Remarque : 1. il y a une antenne externe du côté de la sortie. Ne démontez pas !
2.Veuillez vous assurer de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé.

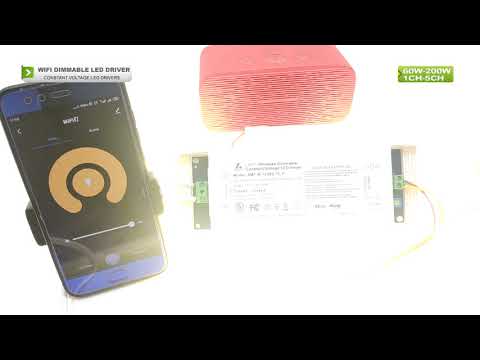

1. Le pilote dimmable wifi peut être contrôlé par l'application mobile
※ Utilisez votre téléphone portable pour scanner le code QR ci-dessous ou téléchargez "Smart Life" depuis l'Apple Store ou l'Android Market.
2. Le pilote dimmable wifi peut être contrôlé par Smart Speaker, comme Google home ou Amazon echo
※ Accueil Google
1) Configurez l'application Google Home via "Google Home" dans l'App Store ou Google Play pour installer l'application.
2) Configurez Google Home et configurez-le dans Home Control
3) Ajoutez des appareils dans l'application Smart Life (reportez-vous aux instructions de l'application)
4) Liez le compte Smart Life dans Home Control, puis le pilote dimmable sans fil WIFI peut être contrôlé via Google home.
Pour un fonctionnement détaillé, veuillez vous référer au Guide rapide d'utilisation de Google Home pour contrôler les appareils intelligents sur notre site Web officiel www.swinpower.com .
※ Amazon écho
1) configurez Echo via le Web ou l'application Amazon Alexa dans l'App Store ou Google Play pour installer l'application.
Lien de configuration Web : http://alexa.amazon.com/spa/index.html
2) Configurez Amazon Echo et activez Smart Life Skill
3) Ajoutez des appareils dans l'application Smart Life (reportez-vous aux instructions de l'application)
4) Lier le compte Smart Life à Alexa
5) Découvrez les appareils qui ont déjà été ajoutés dans l'application Smart Life, puis le pilote dimmable sans fil WIFI peut être contrôlé via Echo.
Pour un fonctionnement détaillé, veuillez vous référer au Guide rapide d'utilisation d'Amazon Echo pour contrôler les appareils intelligents sur notre site Web officiel www.swinpower.com .
